产品名称：QDX3-G10带伞齿轮双级蜗轮箱
产品标签：S9带伞齿轮双级蜗轮箱,S12带伞齿轮双级蜗轮箱,手动伞齿轮涡轮头
更新时间：2021/9/28 16:17:11
上一个产品： QDX3-DN1200手动蜗轮箱
下一个产品：QDX3-S12双级阀门涡轮箱
电子样本： 无
产品详情
上海禹轩阀门生产的QDX3-G10带伞齿轮双级蜗轮箱外形美观，是一种出口型90°回转型手动驱动装置，S9带伞齿轮双级蜗轮箱,S12带伞齿轮双级蜗轮箱,手动伞齿轮涡轮头适用于蝶阀、球阀、旋塞阀等类型阀门。手轮采用钢带焊接，输出力矩大。产品共有13个型号-QDX3-G3,QDX3-G4,QDX3-G5,QDX3-G6,QDX3-G7,QDX3-G8,QDX3-G9,QDX3-G1O,QDX3-G11,QDX3-G12,QDX3-G13,QDX3-G13D,QDX3-G14。而且手轮方向朝上适用于管道阀门。上海禹轩阀门做为一家十多年阀门驱动装置生产厂家、产品专业配套给阀门厂家、机械厂家、环保厂家、像国内的石油化工、能源、煤化工、天然气等用户对阀门蜗轮箱使用要求的不断提高，综合当前国内外好的产品，禹轩经过多年来研发了多品种、多规格阀门执行器、不锈钢涡轮箱、单级型蜗轮箱（QDX3-D）、双级型蜗轮箱（QDX3-S）、管网型蜗轮箱（QDX3-G）、电动型蜗轮箱（QDX3-D）
QDX3-G10带伞齿轮双级蜗轮箱技术参数：
适用范围：球阀,蝶阀,电厂风门
标准：国标
规格：QDX3-G10
连接形式：法兰
压力范围：常压
材质：铸铁
QDX3-G10带伞齿轮双级蜗轮箱材料：
蜗轮常用铸锡青铜和铝铁青铜；低速和不重要的传动可采用铸铁材料。
铸铁青铜：摩性好，抗胶合性好，价贵，强度稍低。
铸铝铁青铜：减摩性、抗胶合性稍差，但强度高，价兼。
铸铁：灰；球墨。要进行时效处理、防止变形。
QDX3-G10带伞齿轮双级蜗轮箱特点：
1、可以得到很大的传动比，比交错轴斜齿轮机构紧凑
2、两轮啮合齿面间为线接触，其承载能力大大高于交错轴斜齿轮机构
3、蜗杆传动相当于螺旋传动，为多齿啮合传动，故传动平稳、噪音很小
4、具有自锁性。当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，机构具有自锁性，可实现反向自锁，即只能由蜗杆带动蜗轮，而不能由蜗轮带动蜗杆。如在其重机械中使用的自锁蜗杆机构，其反向自锁性可起安全保护作用。
5、传动效率较低，磨损较严重。蜗轮蜗杆啮合传动时，啮合轮齿间的相对滑动速度大，故摩擦损耗大、效率低。另一方面，相对滑动速度大使齿面磨损严重、发热严重，为了散热和减小磨损，常采用价格较为昂贵的减摩性与抗磨性较好的材料及良好的润滑装置，因而成本较高。
6、蜗杆轴向力较大。

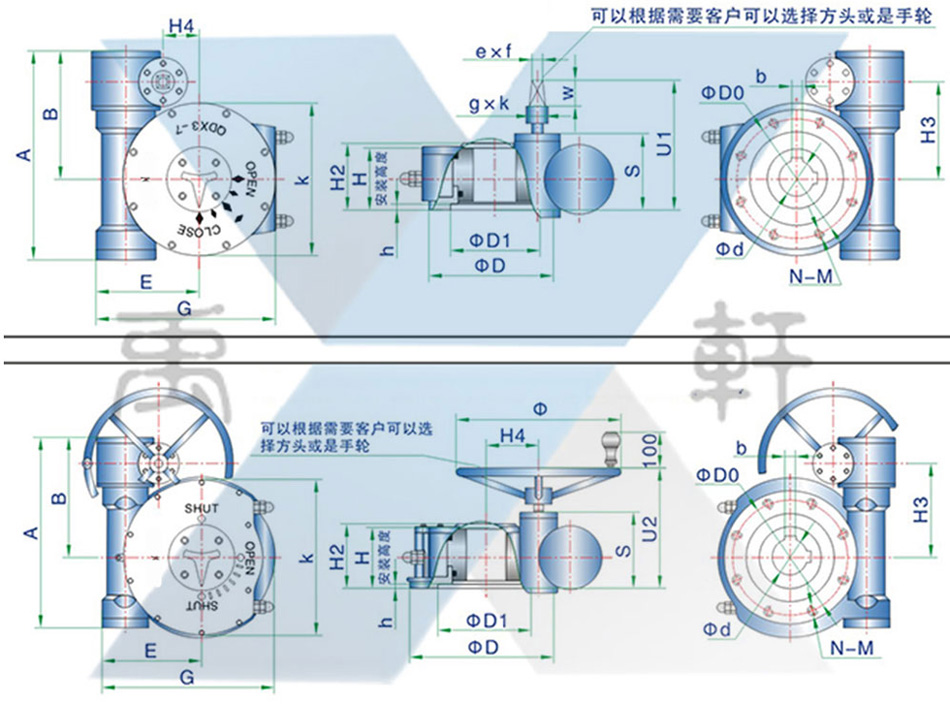

QDX3蝶阀手动蜗轮箱结构连接尺寸
QDX3-G系列部分回转型阀门手动装置技术参数
型号 S6 S7 S8 S9 S1O S1 1 S12 S13 S13D S14 G3 G4 G5 G6 G7 G8 G9 G10 G1 1 G12 G13 G13D G14 技 术 参 数 速比 483:1 495:1 621:1 456:1 551:1 583:1 682:1 1005:1 1920:1 2407:1 2703:1 3162:1 3015:1 单人操作 输入力矩Nm 80 80 80 1 40 1 40 165 165 195 195 240 240 280 280x2 输出力矩Nm 750 1500 3000 5700 7000 8600 10100 17500 33500 51000 58000 79700 152000 多人操作 输入力矩Nm 195x2 165x2 195x2 240x2 280x2 280x3 输出力矩Nm 35000 55000 84500 116000 150000 220000 限位调整 ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° 蝶阀-DN 125 -150 200 -250 300 -350 400 -450 500 -600 700 800 900 -1000 1100 -1200 1400 -1600 1600 -1800 1800 -2200 2200 -2600 球阀-DN 80 100 150 200 250-300 350 400 500 600 700 800 900 1000-1200 连接尺寸 法兰外圆(D) 125 150 175 210 260 300 350 415 475 560 650 683 800 连接孔中心 (Do) 102 125 140 165 200 254 298 356 406 483 590 603 720 凹面 (D1xh) 70x4 85x4 100x4 130x5 160x5 200x5 230x5 260x5 300x8 370x8 490x8 470x8 600x8 孔数-螺栓(N\M) 4-M10 4-M12 4-M16 4-M20 8-M16 8-M16 8-M20 12M20 12-M20 12-M22 12-M27 20-M36 12-M30 标准轴孔 (d) 24 30 36 40 50 60 80 90 1 10 130 160 180 200 键宽x键高x条数NO.x 90° 8x7 x1 10x8 x1 12x8 x1 12x8 x2 16x10 x2 18x11 x2 22 x14 x2 25x14 x2 28x16 x2 32x18 x2 40x22 x2 45x25 x2 45 x25 x2 可选轴孔 22-24 28-32 32-35 38-42 45-55 55-65 70-75 80-85 90-100 110-120 150-160 160-180 180-220 25-26 34-36 38-40 45-48 58-60 68-70 85-90 90-100 110-120 140-150 170-180 200-220 230-240 安装高座 (H) 62 68 75 105 110 120 135 150 180 195 205 240 250 铸件手轮 (Φ) 240 280 320 350 350 400 400 520 520 590 590 800 800 方头(ex f g x k w) 26x26 30x30 50 33x33 39x39-70 32x32 38x38 70 外型尺寸 A 200 219 250 347 391 450 510 597 645 800 927 1055 1205 B 132 144 157 215 237 275 305 380 384 516 579 650 785 E 95 115 139 171 192 224 250 306 365 425 514 598 660 G 169 203 245 292 338 378 433 522 612 717 854 958 1060 H2 71 88 97 125 128 154 152 185 203 226 250 303 343 H3 96 105 121 170 188 210 240 302 323 455 498 559 662 H4 25 39 59 62 80 95 121 144 160 189 248 242 280 P 1 13 133 153 21 1 228 269 294 346 410 488 586 724 750 Q 190 212 244 324 348 392 415 496 565 639 789 839 880 S 88 95 98 149 149 180 183 205 228 270 292 396 410 U1 201 232 245 256 261 U2 158 165 190 265 281 313 325 338 402 428 520 522 549 K 146 175 212 243 292 330 382 476 568 675 812 920 1012
